Opis proizvoda

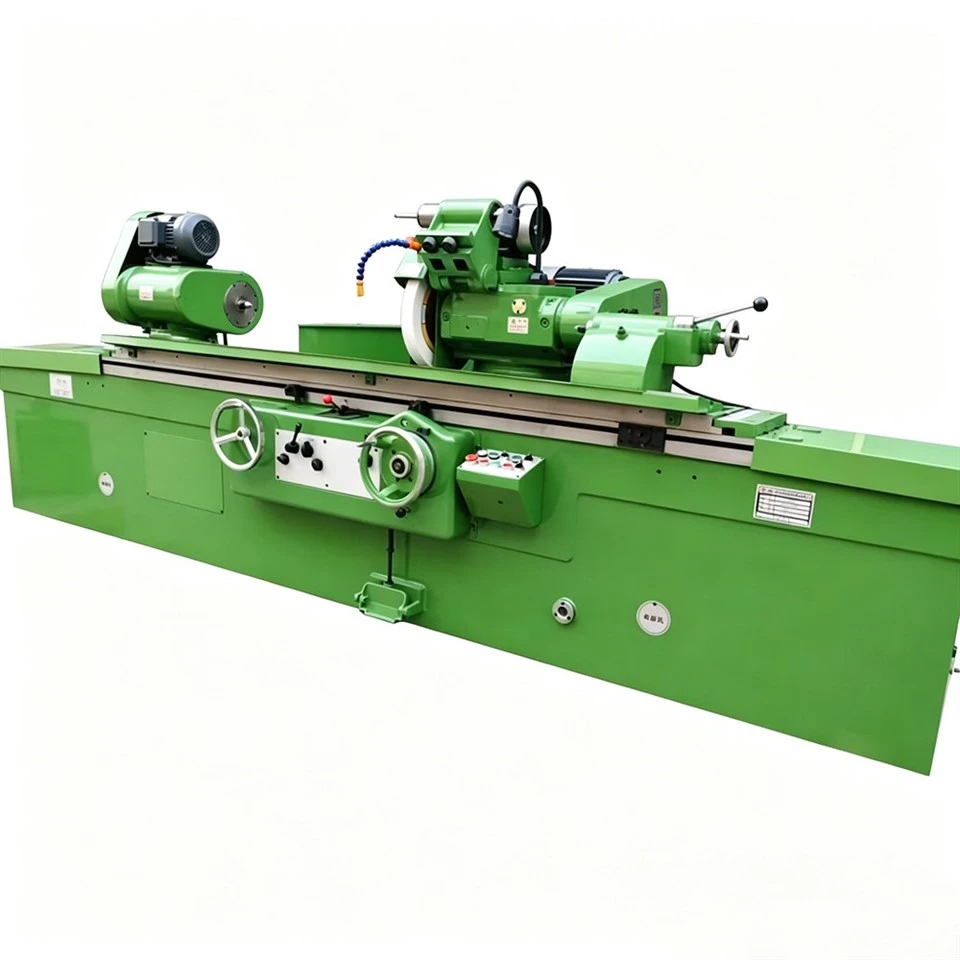

Značajka stroja za cilindrično brušenje
Pogodan je za cilindrični mlin. Točnost mu je IT6-1T5. Vertikalni hod radnog stola pokreće se hidrauličkim pritiskom, bezstupanjskom promjenom brzine ili podmazivanjem ručnog kotača. Koristi se za probijanje rupa. Bočni hod glave osovine opremljen je hidrauličnim brzim ručnim mikro-posmakom naprijed i natrag. Također ima funkciju automatske cirkulacije dovodne brusne ploče. Radni komad, brusnu ploču, pumpu za ulje i remenicu pokreću njihovi odgovarajući motori. Dva seta kliznih ležajeva koji se sastoje od četiri čahure koriste se kao ležajevi vretena brusne ploče. Vreteno je podebljano, motor je povećan, a učinkovitost brušenja je visoka. Uređivač brusnog kotača ugrađen je na okvir pločica i gornji stražnji uređaj hidrauličkog konja. Stroj ima pokretne dijelove kao što su električni i hidraulički lanci, što je sigurno i pouzdano za rad. ova serija radnih stolova koristi hidrostatsku vodilicu za kretanje.
1. Kod konusnog brušenja, stol se može okrenuti na bilo koju stranu i točno pozicionirati pomoću skale.
2. Uljni film između ležaja i vretena održava vibracije na minimalnoj razini, čime se postižu izvanredni rezultati i vrhunska točnost.
3. Precizno uravnotežena glava vretena i čvrsta glava za brušenje jamče izvanredne rezultate pri bilo kojoj vrsti rada.
4. Snažna pojačanja i čvrsto dizajnirane ploče postolja stroja čine ga otpornim na temperaturne fluktuacije i deformacije.
5. Vreteno je montirano s obje strane i ima podesive klizne ležajeve koji se sastoje od tri segmenta.
6. Hidrodinamički ležaj vretena, stoga nema kontakta između vretena i ležaja.
7. Uzdužno pomicanje stola može se postaviti na automatski način rada -hidraulički pogon ili ručni način rada - pomoću ručnog kotača.
8. Bezstupanjske prilagodbe posmaka s mogućnošću programabilnog vremena zadržavanja na kraju svakog pomicanja stola.
9. Hidrauličko ili ručno premještanje brusnog vretena.
10. Vodilice u x- i y-osi precizno su konstruirane i ručno-polirane.
11. Uzdužna vodilica stola i poprečna vodilica glave za brušenje imaju V-vodilicu i ravnu vodilicu.
Specifikacije proizvoda
|
Model |
Jedinica |
MW1420 |
M1432B |
M1450 |
M1463 |
|
Maksimalna duljina tla (OD) |
mm |
500, 750 |
1000,1500,2000,3000 |
1500,2000, 3000,4000 |
2000,3000, 4000,5000 |
|
Središnja visina |
mm |
135 |
180 |
270 |
370 |
|
Promjer uzemljenja (OD) |
mm |
8-200 |
8-320 |
25-500 |
30-630 |
|
Dia uzemljenje (ID) |
mm |
25-100 |
30-100 |
30-200 |
30-250 |
|
Maksimalna duljina tla (ID) |
mm |
125 |
125 |
320 |
320 |
|
Maksimalna težina obratka |
kg |
100 |
150 |
1000 |
3000 |
|
Kut radne glave |
90 stupnjeva |
90 stupnjeva |
90 stupnjeva |
90 stupnjeva |
|
|
Središnji konus |
MT |
4 |
4 |
6 |
80# |
|
Brzina vretena/bez koraka |
okr/min |
50HZ:26-260 |
50HZ:26-260 |
50HZ:20-224 |
50HZ:14-140 |
|
Maksimalna dimenzija kotača |
mm |
400x50x203 |
500x50x203 |
500x75x305 |
600x75x305 |
|
Periferna brzina kotača |
m/s |
35 |
35 |
35 |
35 |
|
Ručno hranjenje po okretaju |
mm |
Grubo:2 Fino:0,5 |
Grubo:2 Fino:0,5 |
Grubo:4 Fino:0,5 |
Grubo:4 Fino:0,5 |
|
Ručno hranjenje po gra |
mm |
Grubo:0,01 Fino:0,0025 |
Grubo:0,01 Fino:0,0025 |
Grubo:0,02 Fino:0,0025 |
Grubo:0,02 Fino:0,0025 |
|
Brzina vretena |
okr/min |
10000 |
10000 |
10000 |
10000 |
|
Unutrašnja brusna ploča |
mm |
max50x25x13 |
max50x25x13 |
max175x32x32 |
max175x32x32 |
|
min.17x20x6 |
min.17x20x6 |
min 30x25x10 |
min 30x25x10 |
||
|
Maksimalni kut zakretanja stola-u smjeru kuka |
stupanj |
3 |
3 |
3 |
2 |
|
Maksimalni kut zakretanja stola-suprotno kazaljki na satu |
stupanj |
9(500) |
7(1000) |
5(2000) |
2 (4000) |
|
Uzdužni raspon brzine stola |
m/min |
0.1-4 |
0.1-4 |
0.1-3 |
0.1-2.5 |
|
Središnji konus |
MT |
4 |
4 |
6 |
80# |
|
Quill putovanje |
mm |
30 |
30 |
70 |
70 |
|
Snaga motora glave kotača |
kw |
4 |
7.5 |
7.5 |
11 |
|
Snaga motora radne glave |
kw |
1.1 |
1.5 |
4 |
15 |
|
Oblina |
hm |
3 |
3 |
5 |
5 |
|
Cilindričnost |
hm |
5(500) 8(750) |
8 |
10 |
15 |
|
Hrapavost |
hm |
Ra0.2 |
Ra0.2 |
Ra0,32 |
Ra0,32 |
|
Bruto težina |
T |
4.1(500) 4.3(750) |
4.6(1000) 5.1(1500) |
11(2000) 13(3000) |
23(4000) 26(5000) |
Tvornica
Henan Rowdai Machinery Equipment Co., LTD specijalizirana je za industriju alatnih strojeva, držeći se načela da je kvaliteta život, a uz filozofiju da je kupac na prvom mjestu, tehnologija kao kralj i tržišno vodstvo, nastojimo stvoriti maksimalnu vrijednost za naše klijente, povećati njihovu korporativnu konkurentnost i pružiti raznolika rješenja.
Naši glavni proizvodi uključuju: CNC tokarilice, glodalice, vertikalne obradne centre, horizontalne obradne centre, bušilice i glodalice, precizne brusilice i EDM strojeve. Naši se proizvodi uglavnom izvoze na međunarodna tržišta kao što su Rusija, Europa i Sjedinjene Države, a osvojili smo povjerenje naših kupaca i test tržišta svojom učinkovitom i brzom uslugom nakon-prodaje.
Naša tvrtka je tvornica za proizvodnju strojeva s timom od preko 100 ljudi i 50 000-kvadratnih-metara visokom-standardnom modernom tvornicom. Kroz više od desetljeća kontinuiranog truda, izgradili smo visoko kvalificiran tehnički tim i uveli naprednu proizvodnu opremu i sustave upravljanja kako bismo osigurali visoku-kvalitetu i učinkovitu proizvodnju. Također naglašavamo obuku zaposlenika i razvoj vještina, pružajući zaposlenicima izvrsne prilike za napredovanje u karijeri. Držeći se načela poštenog poslovanja, nastojimo izgraditi dugoročne suradničke odnose s našim klijentima!
Rowdai je instalirao više od 300 strojeva širom svijeta i ima brojne kupce u industrijama kao što su zrakoplovstvo, automobilska industrija, energetika, zdravstvo, željeznice velikih-brza, poljoprivreda, građevinski strojevi i mnoge druge.
Imamo profesionalni prodajni i servisni tim koji će vam pomoći razumjeti različite aspekte performansi strojeva od početne faze nabave i preporučiti odgovarajuću opremu na temelju vaših stvarnih potreba.
Uveli smo napredni sustav upravljanja proizvodnjom, strogo se pridržavajući SOP-a i drugih proizvodnih standarda, dok koristimo naprednu opremu za testiranje kako bismo osigurali kvalitetu opreme i poboljšali učinkovitost proizvodnje!
FAQ
1: Kako mogu odabrati najprikladnije strojeve?
O: Recite mi svoje specifikacije, možemo odabrati najbolji model za vas ili možete odabrati točan model.
Također nam možete poslati crtež proizvoda, mi ćemo odabrati najprikladnije strojeve za vas.
2: Koji su glavni proizvodi vaše tvrtke?
O: Specijalizirali smo se za sve vrste strojeva, kao što su CNC tokarski stroj, CNC glodalica, vertikalni obradni centar, tokarski stroj, stroj za bušenje, stroj za radijalno bušenje, stroj za piljenje, stroj za oblikovanje i tako dalje.
3: Koji su vaši trgovinski uvjeti?
O: FOB, CFR i CIF su prihvatljivi.
4: Koji su uvjeti plaćanja?
O: T/T, 30% početne uplate prilikom narudžbe, 70% preostale isplate prije otpreme, neopozivi LC po viđenju.
5: Koji je MOQ?
O: 1 set. (Samo će neki jeftini strojevi imati više od 1 seta)
